Vliesgevels

FSX 100 / 110 CV verborgen raamsysteem

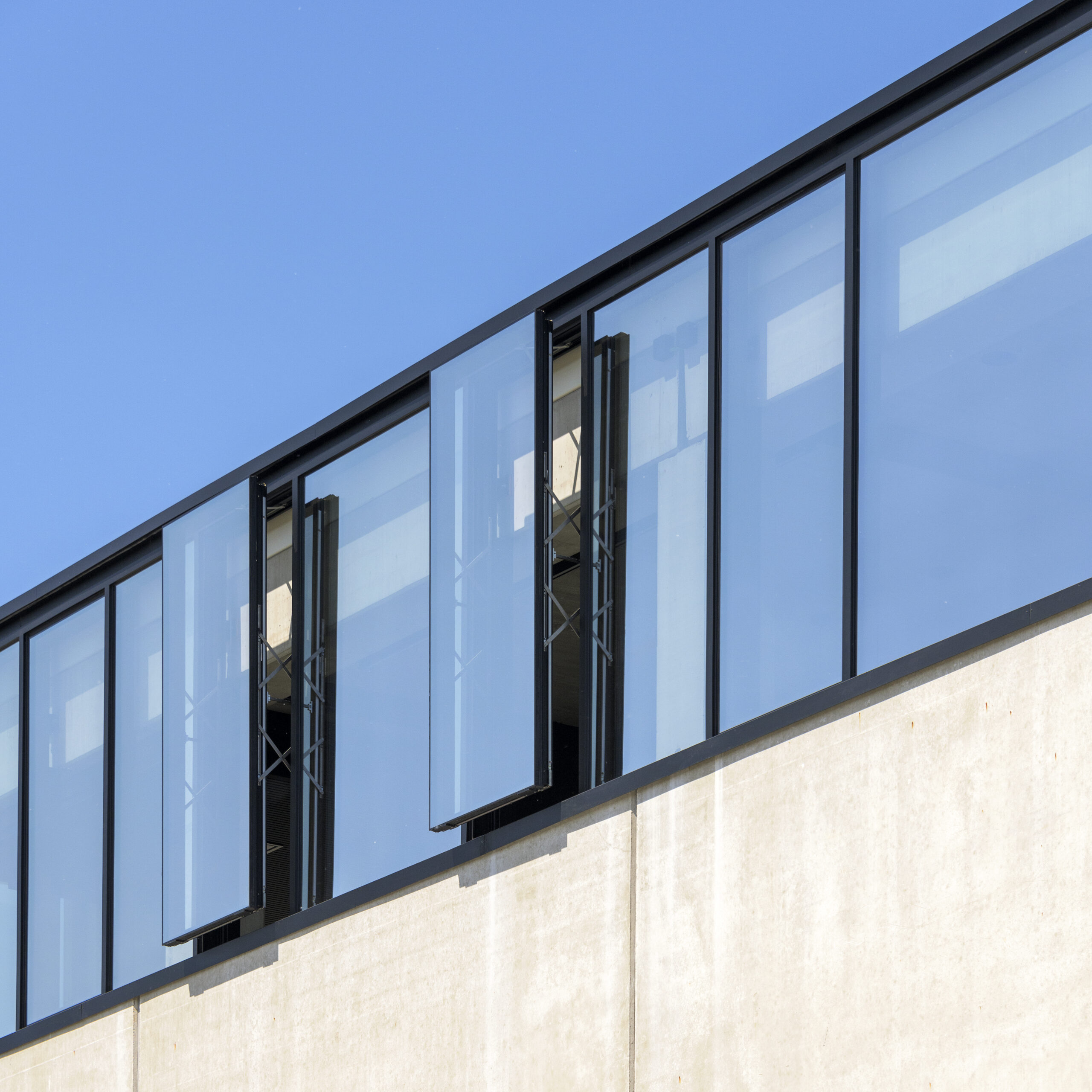

De FSX 100 CV is een slim verborgen raamsysteem dat perfect past binnen een aluminium vliesgevel. Het raam valt nauwelijks op in het gevelbeeld, maar zorgt wél voor extra ventilatie en comfort. Je kunt het zowel met de hand als elektrisch openen, en het is geschikt voor hoogwaardig isolerend glas.

Dankzij de doordachte opbouw combineer je een strak ontwerp met goede prestaties op het gebied van isolatie, veiligheid en gebruiksgemak. De FSX100/110 CV is volledig prefab te produceren en sluit naadloos aan op andere systemen van Novastruct, zoals de FSX 100 en FSX 110.

Neem contact op met een specialist

Direct naar technische informatie

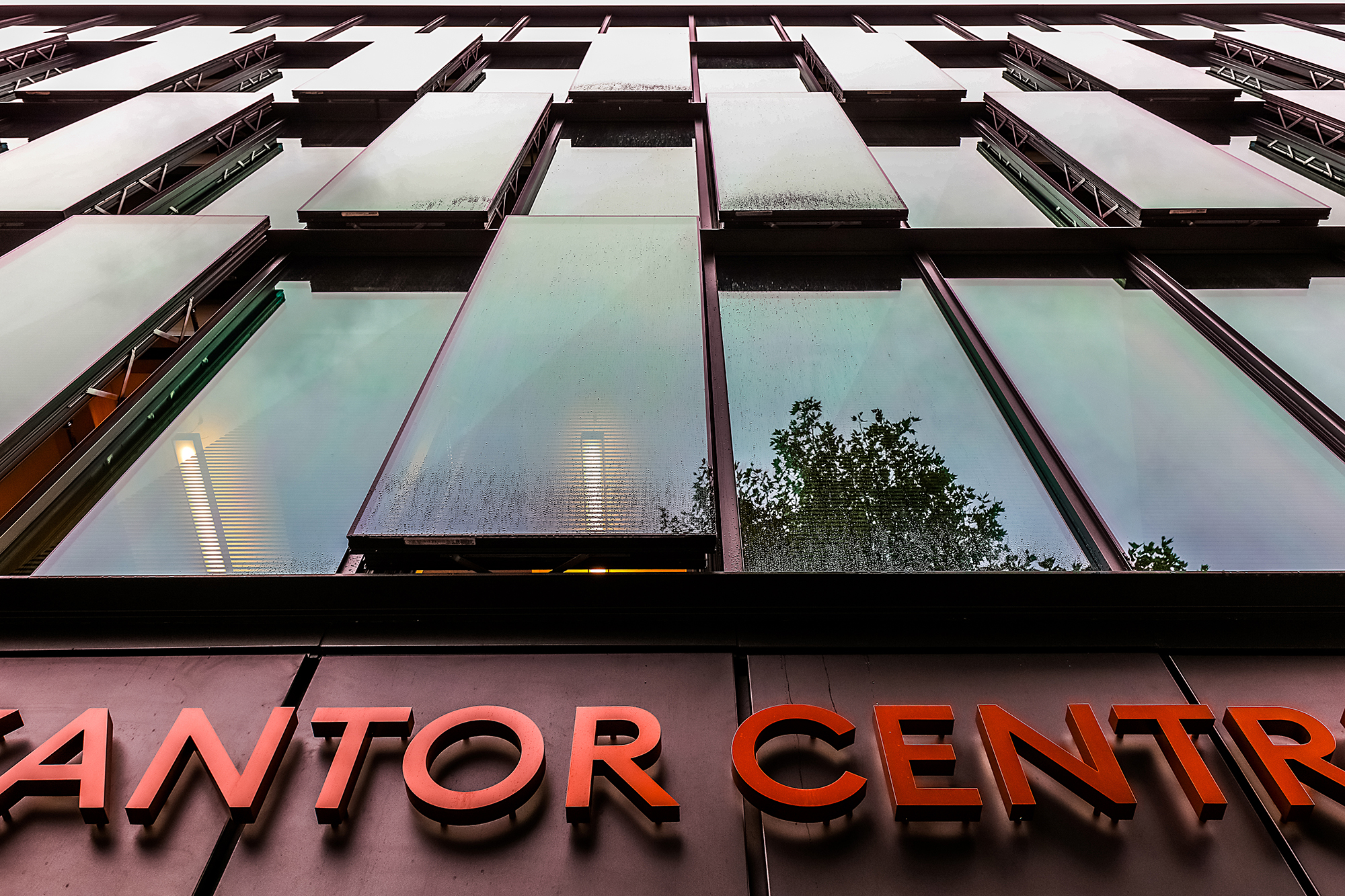

kawneer novastruct aluminium [AA 100] [AA100] vliesgevel nieuwe naam building legacies shape your vision

Ontwerp en toepassing

Gebruikersbeleving & veiligheid – Comfort zonder concessies

Architecten zoeken steeds vaker naar oplossingen die welzijn, veiligheid en esthetiek combineren, vooral in zorg‑, onderwijs‑ en publieke gebouwen. De FSX 100/110 CV biedt gecontroleerde natuurlijke ventilatie zonder uitstekende draaivleugels, wat bijdraagt aan veiligheid, gebruiksgemak en vandalisme‑bestendigheid. Tegelijk blijft het uitzicht onbelemmerd en de gevel visueel rustig. Dit maakt het systeem bijzonder geschikt voor omgevingen waar kwetsbare gebruikers, intensief gebruik en hoge architectonische ambities samenkomen.

Architectonisch – Onzichtbare techniek, maximale ontwerpvrijheid

De FSX 100/110 CV voegt architectonische kwaliteit toe door comforttechniek vrijwel onzichtbaar te integreren in de gevel. Het parallel‑openende systeem maakt het mogelijk grote, uniforme glasvlakken te realiseren zonder het gevelbeeld te onderbreken, wat resulteert in een strak en rustig ontwerp. Dankzij de slanke profilering en gelijklopende detaillering blijft de esthetische samenhang behouden, zelfs bij open ramen. Tegelijkertijd ondersteunt de gevel natuurlijke ventilatie en een gezond binnenklimaat, waardoor vormgeving en functionaliteit naadloos samenkomen.

Neem contact op met de specialist

Esthetiek – Rustige gevels met een verfijnde uitstraling

De FSX 100/110 CV onderscheidt zich door een slanke profilering en een vrijwel onzichtbare integratie van ventilatie in de gevel. Parallel‑openende ramen blijven visueel onderdeel van het gevelvlak, waardoor een rustig, homogeen en hoogwaardig uiterlijk ontstaat. Dit maakt het systeem uiterst geschikt voor glasrijke gevels waarin ritme, lijnvoering en transparantie centraal staan. De consistente detaillering en hoogwaardige afwerking bieden architecten vrijheid om een elegante gevel te realiseren die zowel tijdloos als expressief kan zijn.

Systeem specificaties

Prestaties

Isolatiewaarde Uf vanaf 1.9 W/m2K, volgens EM 10077-2

Luchtdichtheid Klasse 4 volgens EN 12207

Waterdichtheid E 750 volgens EN 12208

Inbraakwerendheid Klasse 2 volgens EN 1627 t/m 1630 en NEN 5096

Geluidisolatie Maximaal Rw (C; Ctr) 48 (-2; -6) dB volgens EN ISO 717-1

Profielbreedte 50 mm

Profieldiepte 91 mm + glasdikte

Isolator Gepatenteerde isolatiemethodiek, 12 t/m 36 mm kunststof isolator

Beglazing Structureel verlijmde beglazing

Beglazingscapaciteit Maximaal 50 mm

Waterafvoer Gecompartimenteerde verborgen waterafvoer of via de stijlen

Uitvoering Gevels, dakconstructies, rechte en gesegmenteerde gevels

Afmetingen

Compatibele producten Te combineren met RT62, RT72 refle x, RT72 HI+, RT82 HI+ SLX 3110, SLX 4110, SLX 5110 en SLX 3572

Met FSX 100 CV wordt onzichtbare ventilatie naadloos geïntegreerd in de gevel, zonder concessies aan design, prestaties en architectonische vrijheid.
